トッポブレーキ配管作成

こんばんは〜







オート信州の飯島です!





今回は以前ブログで紹介しましたM様のトッポの

作業のつづきになります!



このトッポはブレーキの配管が錆により

破裂してしまった車で

純正の配管も生産終了になってしまったので

破損箇所の配管を製作させていただく事になりました。

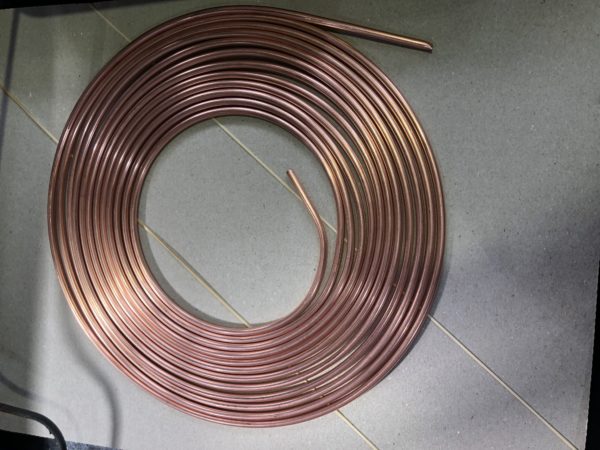

作成に必要な材料が揃ったので

さっそく作業をしていきます!

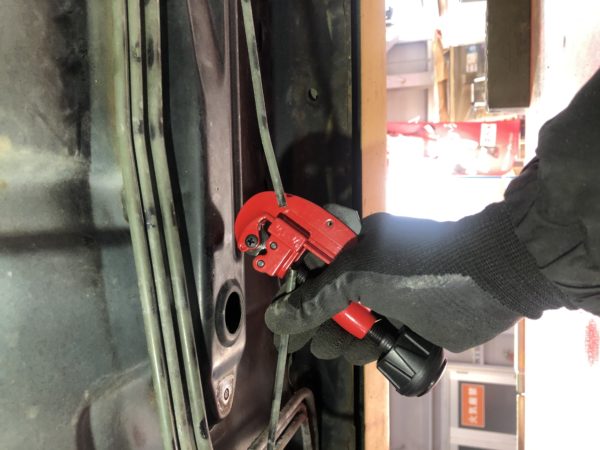

まずはパイプカッターで修理したい箇所を切断!











そして本題の配管を整形していきます!

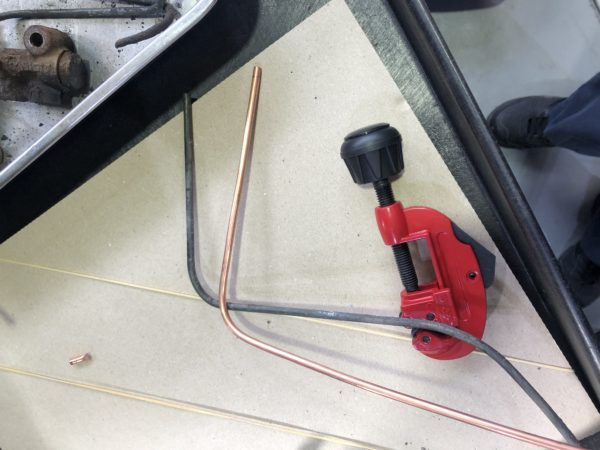

綺麗に90°曲げたい時はチューブベンダーを使用し、

取り外した配管をトレースしながら

慎重に形を作っていきます。

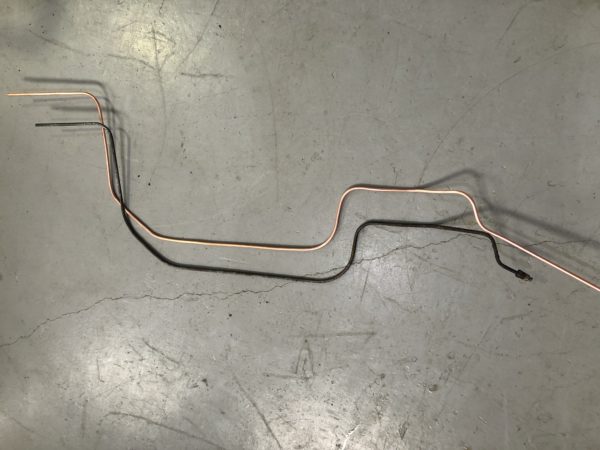

作成できました。

いや〜平面で曲げる分には楽ですが

立体的にコピーしながら曲げるのは流石に

大変です(汗

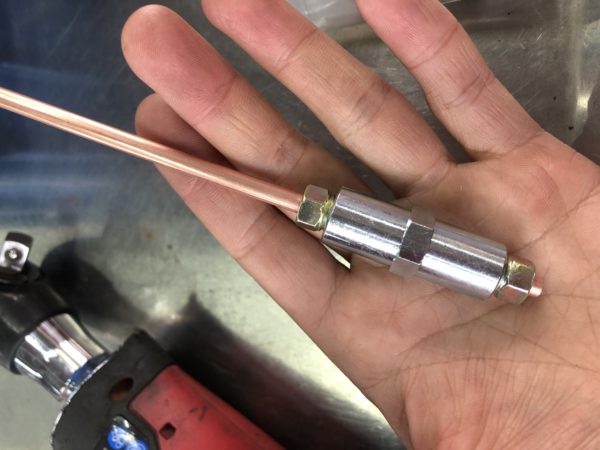

これは配管と配管の継手です。

もともとの配管と新しく制作した配管を

繋いでくれる凄い奴ですね。

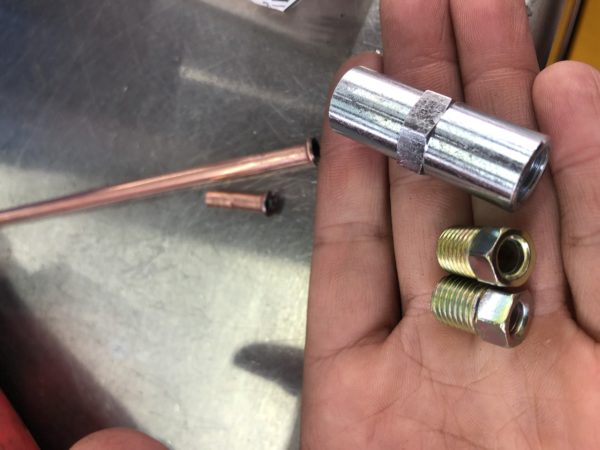

外すとこんな感じ!

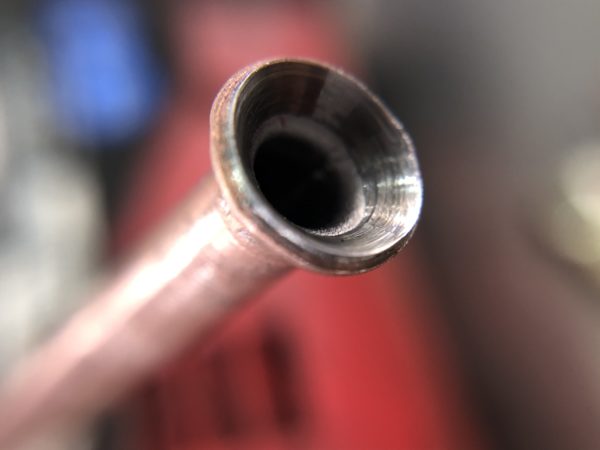

次に一番重要な配管のフレア加工です。

ただ、この配管のフレア加工が特殊で

沢山練習しました(汗







継手で少し膨らんだ分と

継手自身の長さを計算しながら

丁度良い長さに配管をカットして

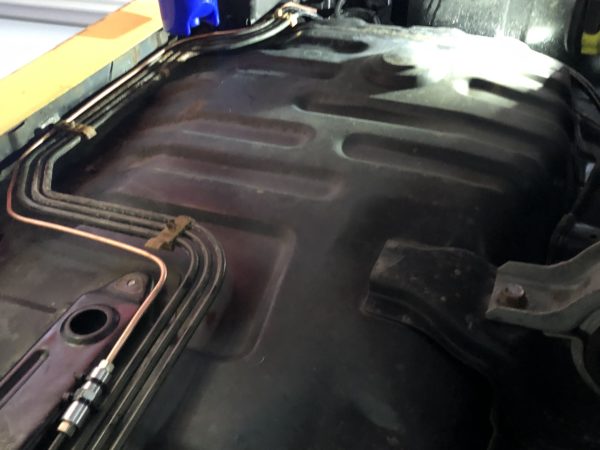

仮合わせしてみます。



良い感じ!!

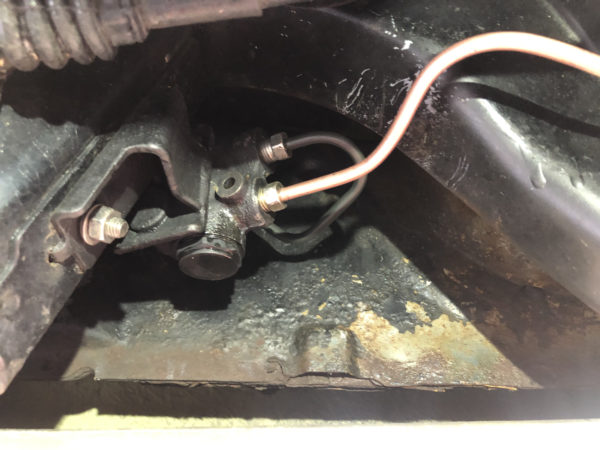

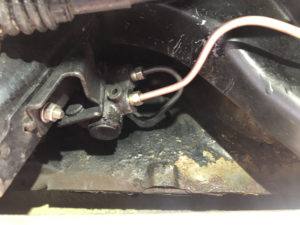

pバルブに繋がるところのフレームの逃げも

バッチリ!

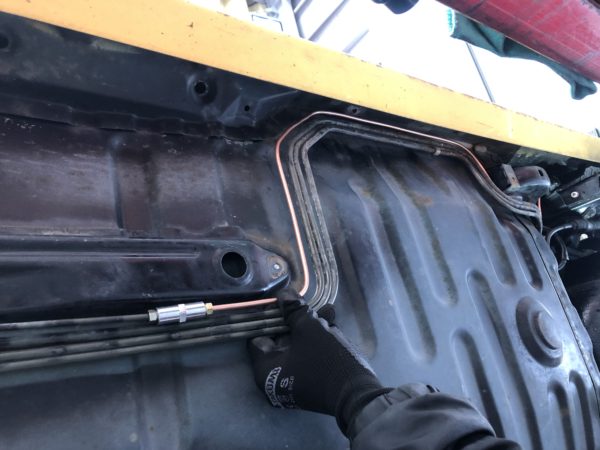

そして本付けです。

一本だけ色が違うので

違和感が凄いですね笑笑

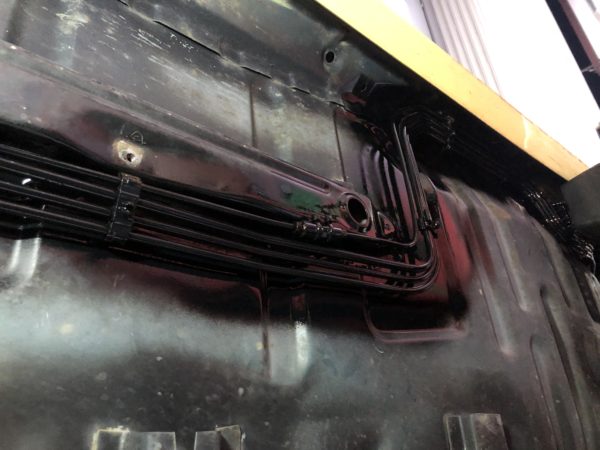

また錆ないように防錆処理も最後にしてあげて

乾燥後ステーを取り付けて

フルードを入れてあげると作業完了となります!





ちゃんとリヤも制動がでるようになりましたよ〜!



Mさま、大変お待たせ致しました。
